NEW

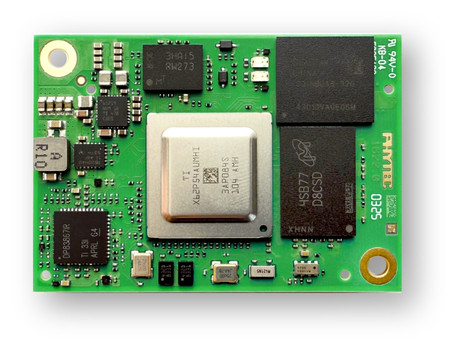

phyCORE^®-AM62Px
Arm^®Cortex^®-A53/-R5F

高性价比且配备高性能显卡

最高支持 4x Cortex-A53 @ 1,4 GHz
2D/3D 图形处理能力最高可达 50 GFLOPS
3x 显示接口: MIPI, DPI, OLDI (LVDS)
视频流处理：H.264/H.265 视频编码/解码，最高支持 3 亿像素

双端口1Gbit 以太网（支持 TSN）、4 路 CAN-FD 接口、2 个 USB 2.0 接口
32 位 LPDDR4 内存：数据传输速率高达 3733 MHz
安全功能：安全启动、HSM 硬件安全模块支持、TEE 可信执行环境支持、加密加速引擎

规格书

35 mm x 50 mm

ARM Cortex-A53/R5F

phyCORE-AM62Px 为 PHYTEC 的德州仪器 Sitara 系列产品再添一款处理器，并以其卓越的图形性能脱颖而出：凭借高达 50 GFLOPS 的 GPU，特别适用于需要 3D 嵌入式显示的应用。与此同时，phyCORE-AM62Px 提供多达 4 个 ARM Cortex-A53 内核，为广泛的应用领域提供充足算力。

这款高能效系统模块除三个显示接口外，还提供多种工业常用接口。其 32 位 LPDDR4 内存最高支持 8GB 容量，能够快速可靠地执行大规模计算任务。

额外的客制化服务 :

定制项目套件

开发阶段

嵌入式视觉

BSP 定制

物联网集成

认证

SoC

Processor	TI AM62Px
Core(s)	Dual- or Quad-Core Arm® Cortex®-A53
Additional core(s)	2x Arm® Cortex®-R5F (1x user, 1x device mngmt.)
Clock frequency	up to 1.4 GHz (A53), up to 800 MHz (R5F)
L1 cache	A53: each 32 kB D-cache + 32 kB I-cache
	R5F: each 32 kB D-cache + 32 kB I-cache & 64 kB TCM with ECC
L2 cache	shared 512 kB with ECC
Internal RAM	shared 1.09 MB RAM with ECC
GPU	IMG BXS-4-64 GPU - Vulkan 1.2, OpenGL ES 3.2, OpenCL 1.2 EP
Video processing	H.256/HEVC, H.264/AVC codec (up to 8 bit 4k@60fps)
Cryptogr. acceleration	AES 128-256, SHA2 224-512,DRBG, PKA
HW security	Secure boot, Arm TrustZone®, ext. firewall, secure watchdog/timer/IPC/storage, dedicated security cntlr., etc.

Expand all

Memory

eMMC	4 GB up to 256 GB
LPDDR4	1 GB up to 8 GB maximal
NOR flash	64 MB up to 4 GB (Octal SPI/Dual SPI Flash)
EEPROM	4 kB up to 32 KB

Interfaces

Ethernet	2x Gigabit (1x on-board PHY/ 1x RGMII or 2x RGMII, all TSN)
USB	2x 2.0 Dual Role
UART	up to 9
CAN	up to 4 CAN FD
I²C	up to 6
SPI	up to 5 (+1x QSPI)
ePWM, eCAP, eQEP	up to 3 each
Timer	up to 14
MMC/SD/SDIO	up to 2
GPMC	1x (16-bit)
Display	Triple display support OLDI(LVDS) (1x OLDI-DL, 1x or 2x OLDI-SL), MIPI DSI (4-lanes) or DPI (24-bit)
Audio	up to 3 McASP
Camera	1x MIPI CSI-2 v1.3
Debugging	JTAG

Miscellaneous

RTC	AM62Px internal and external
Heartbeat LEDs	2x (green, red)

Physical Data

Dimensions	35 mm x 50 mm
Temperature range	-40 °C to +85 °C
Humidity	95 % rf non condensing
Operating Voltage	5.0 V

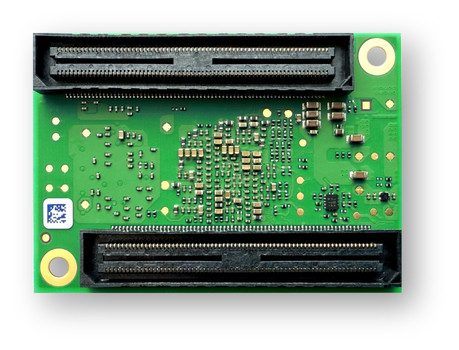

PCB connection	2x 140 pin Samtec, 0.5 mm pitch or
	Fused Tin Grid Array (FTGA) with FPSC-Gamma 1.1 footprint, 1.27 mm pitch
