NEW

phyCORE^®-AM64x
工业通信套件

实时应用的工业开发平台

基于 AM64x 处理器的参考设计
适配板集成额外以太网端口，满足实时应用需求
支持工业以太网协议：EtherCAT^®、PROFINET^®、EtherNet/IP^®
搭载 Arm^® Cortex^®-A53/-R5F/-M4F 多核架构

双核Cortex^®A53，主频高达 1 GHz，适用于 Linux 应用程序
四核Cortex^®-R5F，主频高达 800 MHz，专为实时应用设计
Cortex^®-M4F，主频高达 400 MHz，面向关键任务应用
实现 Linux 系统与 R5F 实时内核间的数据交换
提供分步操作指南
支持所有协议的演示程序运行

规格书


160 mm x 78 mm

ARM Cortex-A53/-R5F/-M4F

phyCORE-AM64x 工业通信套件是 PHYTEC 与 IBV 联合开发的成果，基于德州仪器强大的 AM64x 处理器。该套件专为测试、评估和原型机开发现场工业实时应用而设计，提供完整平台助您快速实现 EtherCAT^®、PROFINET^® 和 EtherNet/IP™ 等工业通信协议的集成与验证。

通过 PHYTEC BSP 与 IBV 软件扩展组件的结合，可利用 AM64x 片上系统内置的 PRU（可编程实时单元）实现硬实时系统。为连接 PRU 单元，phyCORE-AM64x 快速开发套件配备带双附加以太网端口的适配板，可支持上述工业通信标准，轻松实现软硬件实时场景应用。此外，该系统还实现了 Linux^® 操作系统与 AM64x 片上系统实时 R5F 内核间的通信，确保应用程序能直接访问实时数据。

为方便直接测试各工业通信标准，我们与 IBV 合作开发了多种演示程序。随套件附赠的 SD 卡及配套分步指南可让您立即运行这些演示，助您更高效地开启应用开发之旅。

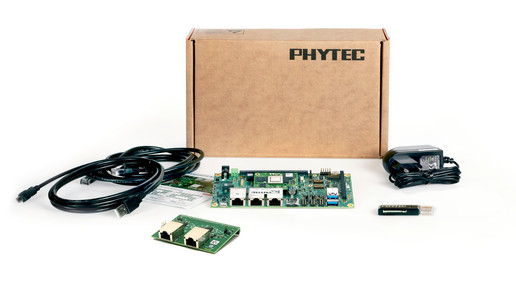

套件内容 :

phyCORE-AM64x 快速开发套件
以太网扩展适配板
含 Linux 系统的 microSD 卡
以太网线（3条）
Micro-USB 数据线
PHYTEC USB-microSD 读卡器
12V/2A 电源适配器
开发套件认证卡
上电启动保障
工业通信分步指南

更多关于 FPSC

全部套件

Individuelle Extra-Services:

Individuelles Projekt-Kit

Entwicklungsphasen

Embedded Imaging

BSP-Anpassungen

IoT-Integration

Zertifizierungen

Overview

Module	phyCORE-AM64x
SOM Mounting	Connector insertion
Processor	AM64x
Architecture	ARM Cortex-A53/-R5F/-M4F
Frequency	2x 1 GHz, 4x 800 MHz, 1x 400 MHz

Memory

SPI NOR Flash	64 MB
eMMC	32 GB TLC
DDR4 RAM	2 GB
EEPROM	4 kB

Interfaces

Ethernet	3x 10/100/1000BASE-T (TSN support)
USB	1x USB 2.0, 2x USB 3.0
Serial	1x RS-232 or RS-485, up to 3x UART on Expansion, 1x FSI
CAN	2x CAN-FD
Digital I/O	Optional via expansion port
PCle	1x PCIe 2.0 1-Lane via Mini PCIe
Expansion Bus	SPI, UART, I²C, USB, ADC
Debugging	JTAG Header, XDS110
Miscellaneous	microSD Card Slot
User Control Elements	2x LED, 1x RGB LED, 1x Power Button, 2x User Button, 2x Reset Button
Boot Source	USB, uSD-Card, EMMC, OSPI, Ethernet, UART
