phyCORE-i.MX 6UL​ 核心板

dimensions icon black
36 mm x 36 mm​
CPU icon black
Cortex-A7​
usb icon black
USB 2.0
processor icon black
Solder-Down Module​

高性价格高安全性

工业级核心板 phyCORE-i.MX 6UL/i.MX 6ULL 基于恩智浦 i.MX 6UL 以及 i.MX6 ULL 处理器。是 PHYTEC 专门为低功耗、低成本、紧凑型应用量身定做的解决方案,也是迄今为止功耗最低的核心板,在空闲模式下功耗低于 500mW,非常适合节能和紧凑的应用,如 HMI,控制系统和物联网。PHYTEC 提供从 i.MX6ull Y0 至 i.MX6ull G3 的全系列处理器支持,并提供 PIN 脚兼容的解决方案,您可以根据实际项目需求选择成本优化的 i.MX 6ULL 方案或者具备安全特性的 i.MX 6UL 方案。

PHYTEC phyCORE-i.MX 6UL System on Module top view

i.MX 6UL 处理器

NXP i.MX 6UL Icon black

恩智浦的 i.MX6UL 扩展了 i.MX6 系列,它是一个高性能、超高效处理器系列,采用先进的 Arm Cortex-A7 内核,运行速度可达 696 MHz。i.MX6UL 应用处理器包括一个集成的电源管理模块,降低了外接电源的复杂性,并简化了上电时序。i.MX6 ULL 是对 i.MX6 UL 的进一步扩展,它省去了 i.MX6 UL 的安全特性,但提供更低的成本以及更低的功耗,同时也提供最高 900MHz 的处理器频率。

NXP i.MX 6UL Processor Block Diagram

基于 i.MX 6 UL/i.MX6ULL 处理器,低成本高低耗

基于 NXP i.MX 6UL/i.MX6 ULL 处理器,Cortex-A7 最高 900 MHz 主频支持;
核心板设计支持 DVFS 及智能功耗管理;
支持 NEON™ MPE 多媒体处理引挚及 PXP 2D 图像处理;
先进的硬件加密技术,支持数字权限管理 (DRM),信息加密,安全启动、加密软件下载等。

全面支持处理器信号,采用低成本的邮票孔封装

159pin 支持双网口,双 USB,双 CAN,并口 LCD 及摄像头等接口;
36mm*36mm 紧凑型封装;
邮孔连接方式,省去连接器成本及空间。

集成多种功能器件,简化底板设计

最高 2GB DDR3,2GB SLC-NANDFLASH/128GBeMMC;
可选 EEPROM,为系统参数提供可靠的存储方案;
内置 EthePHY 及支持 DVFS 电源路,简化底板电路设计。

产品级设计资源,充分提升开发效率

产品级 Linux BSP 支持;
FCC/CE 产品级参考电路。
PHYTEC phyCORE-i.MX 6UL System on Module top view

核心板规格参数​

主要器件可选配置
CPUphyCORE-i.MX 6UL G0/G1/G2/G3
phyCORE-i.MX 6ULL Y0/Y1/Y2
CPU架构ARM Cortex-A7 主频最高900MHz
安全特性TRNG, Crypto Engine (AES with DPA/TDES / SHA / RSA), Secure Boot,tamper monitor, PCI4.0 pre-certification,
OTF DRAM encryption-部分支持
PXPPXP-部分支持
RAM128MB-2GB DDR3
NANDFLASH/eMMC256MB-2GB SLC-NANDFLASH或4GB-128GB eMMC
EEPROM4KB-可选
以太网 PHY10/100Mbps PHY-可选
电源管理必选
工作温宽-40⁰C ~ +85⁰C;  0⁰C ~ +70⁰C
接口规格参考配置接口数最大可支持接口数*
多媒体
LCD11
CSI11
SAI/ESAI**13
外部存储接口
EIM11
SDIO/MMC12
通讯接口
以太网口22
USB2.0 OTG22
CAN12
UART28
I2C14
SPI14
QSPI00
PWM/Timer/CAP18
GPIO793
KPP01
ADC02
TSC01
ISO7816-3/EMV**02
**实际接口类型与处理器是 i.MX 6ul / i.MX 6ull 有关。
*处理器通过 Pinmux 可以重新定义接口功能,最大接口数表示的是单独考虑某类接口时核心板可支持的最大接口数量。
实际项目要确定整个 Pinmux 方案的可行性,您可以采用我们提供的 Pinmux 工具进行验证;或者联系销售确认具体项目的可行性 。
表中所给出最大可支持接口数是处理器为  i.MX 6ul-G2/ i.MX 6ul-Y2 时的支持情况,对于 i.MX 6ul/6ull 其它版本处理器,请联系销售。

规格描述
尺寸36mm x 36mm
重量6.2g
工作温度-40°C ~ +85°C
工作电压3.3V ±5%
功耗¹Linux Idle:0.5W
Full load:1W
连接器规格159pin 邮票孔 pitch 1mm

1.测试条件:512MB内存,512MB NAND,G2,528MHz CPU,20℃

Linux最新版本 – PD19.1.0Yocto 2.5 (Sumo),  Kernel V4.14.93, Qt 5.10更多 Linux BSP 支持信息

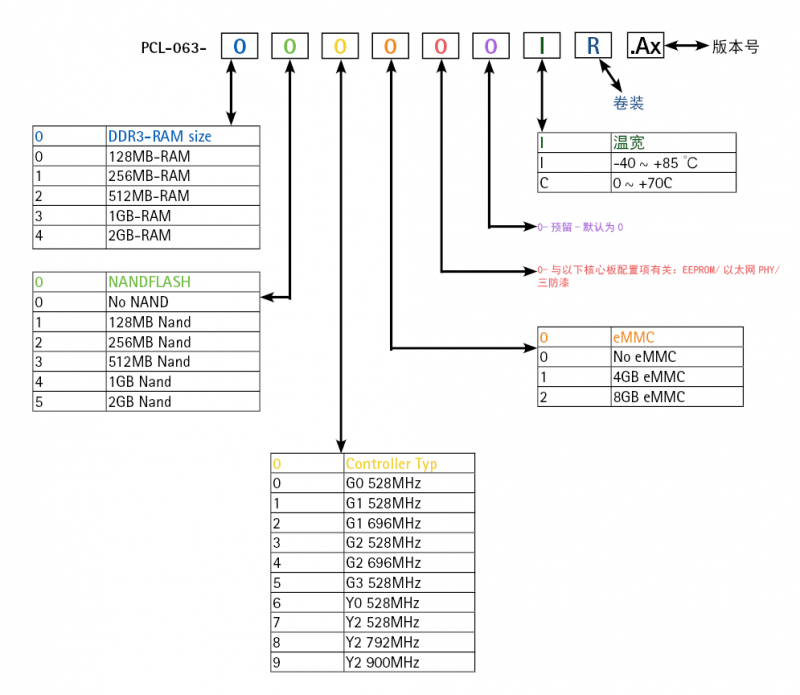

* PHYTEC 提供多种标准型号,想了解具体的订购信息,请联系销售
