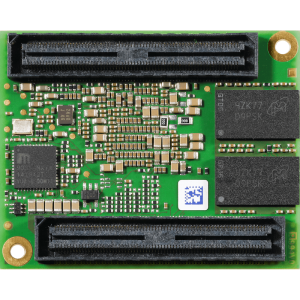

phyCORE-RK3288 核心板
42 mm x 45 mm
Cortex®-A17
Mali-T764 GPU
4K UHD h.264/5
HDMI 2.0
HDCP 2.2
HDCP 2.2
丰富的多媒体
phyCORE-RK3288 核心板支持 Rockchip Arm Cortex-A17 处理器并提供四核 CPU 和 Mali-T764 GPU。 Rockchip RK3288 可以轻松播放全高清视频，并且只要有足够的可用 RAM，它也非常适合多任务处理。此款核心板非常适合移动和多媒体应用。

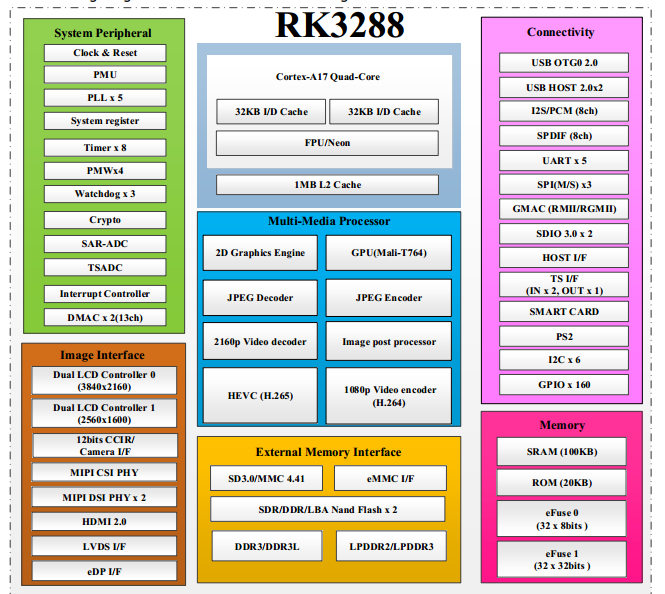

RK3288 处理器
Rockchip RK3288 提供 4 个 Arm Cortex-A17 内核，每个内核支持高达 1.8 GHz 的处理性能。此外它还集成了 Mali-T764 GPU，支持 4K 解码，1080P 编码的硬件视频加速单元，使其具备优异的多处理性能以及多媒体特性。
四核 Cortex-A17 1.8GHz，提供强大的图形加速及视频编解码能力
四核Cortex-A17，最高支持1.8GHz/核提供先进的处理能力以及低功耗特性；
集成Mali-T764 GPU，拥有16个着色器，游戏主机级的2/3D效果；
可支持最高4K H.265硬解码以及1080P编码的，提供完美的高清视频体验。
集成Mali-T764 GPU，拥有16个着色器，游戏主机级的2/3D效果；
可支持最高4K H.265硬解码以及1080P编码的，提供完美的高清视频体验。
工业级温宽，集成多种功能器件，简化底板设计
工业级温宽RK3288核心板，提供-20°C/+85°C温宽支持;
最高支持4GB DDR3, 32GB eMMC;
可选EEPROM及NORFLASH为系统配置数据和小型系统提供可靠的存储方案；
内置PMIC及以太网PHY，简化底板电路设计。
最高支持4GB DDR3, 32GB eMMC;
可选EEPROM及NORFLASH为系统配置数据和小型系统提供可靠的存储方案；
内置PMIC及以太网PHY，简化底板电路设计。
全面支持处理器信号，提供高性能接口，业界最小封装
2*120pin边接器，支持千兆网口，摄像头，LCD及4K HDMI2.0等接口；
45mm*42mm，小型封装提供最大结构设计灵活性；
采用Samtec坦克级连接器，优异的耐振动特性。
45mm*42mm，小型封装提供最大结构设计灵活性；
采用Samtec坦克级连接器，优异的耐振动特性。
产品级设计资源，充分提升开发效率
采用Linux Mainline内核，提供产品级BSP支持；
FCC/CE 产品级参考电路。
FCC/CE 产品级参考电路。
核心板规格参数
板载器件
| 主要器件 | 可选配置 |
| CPU | RK3288 |
| RAM | 256MB-4GB DDR3 |
| eMMC | 4GB-32GB eMMC |
| SPI-NORFLASH | 4MB, 16MB-可选 |
| EEPROM | 4KB, 32KB-可选 |
| 以太网PHY | 10/100/1000Mbps PHY-可选 |
| PMIC | 必选 |
| 工作温宽 | -20⁰C ~ +85⁰C; 0⁰C ~ +70⁰C |
接口规格
| 接口规格 | 参考配置接口数 | 最大可支持接口数* |
| 多媒体 | ||
| Camera(CIF) | 1 | 1 |
| LCD(Parallel) | 1 | 1 |
| LCD(LVDS) | 1 | 1 |
| HDMI | 1 | 1 |
| MIPI-CSI | 1 | 1 |
| MIPI-DSI | 1 | 1 |
| eDP | 0 | 0 |
| I2S | 1 | 1 |
| SPDIF | 1 | 1 |
| TS | 0 | 0 |
| 外部存储接口 | ||
| eMMC | 1 | 1 |
| SDIO | 1 | 2 |
| 通讯接口 | ||
| PWM | 2 | 2 |
| SAR-ADC | 1 | 1 |
| PS/2 | 0 | 1 |
| Ethernet | 1 | 1 |
| SPI | 3 | 3 |
| UART | 1 | 2 |
| UART | 3 | 5 |
| I2C | 4 | 5 |
| GPIO | 11 | 100+ |
| USB Host | 2 | 2 |
| USB OTG | 1 | 1 |
| USIC | 1 | 1 |
*处理器通过 Pinmux 可以重新定义接口功能，最大接口数表示的是单独考虑某类接口时核心板可支持的最大接口数量。实际项目要确定整个 Pinmux 方案的可行性，您可以联系销售确认具体项目的可行性。
通用规格参数
| 规格 | 描述 |
| 尺寸 | 42mm x 45mm |
| 重量 | 14.6g |
| 存储温湿度 | -40°C ~ +125°C |
| 工作电压 | 5V ±5% |
| 功耗¹ | Linux Idle：1.5W 4核 Full load：9.1W |
| 连接器规格 | 2 x 120pin 0.5mm间距 |
1.测试条件：1G内存，4GeMMC，20℃
BSP及软件支持
| Linux | 最新版本 -PD17.1.3 | Yocto 2.2(Morty), Kernel V4.9.98, Qt 5.7 | 更多 Linux BSP 支持信息 |

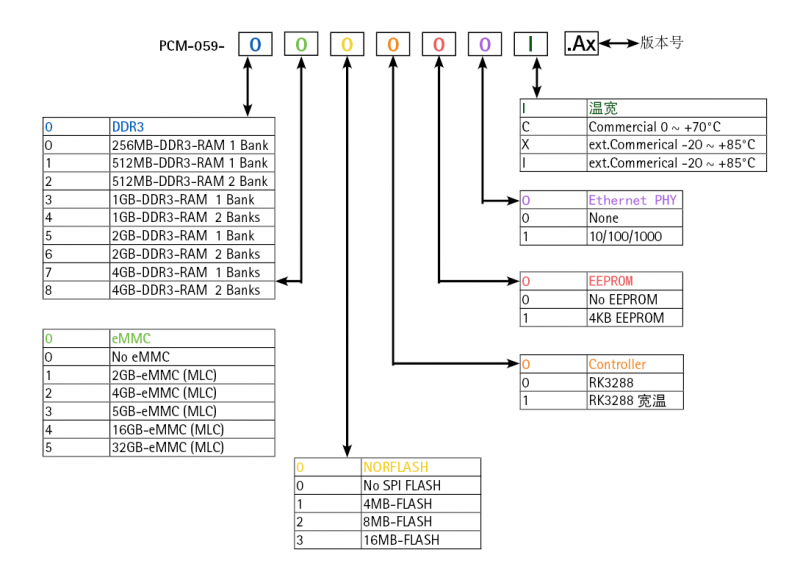

订购信息
* PHYTEC 提供多种标准型号以及低门槛的客制化选项，想了解具体的订购信息，请联系销售
